Технический лист № 5.1
Редакция 03.2020г

Фасадные и цокольные панели Döcke

1. Назначение и общая информация об изделии.

Фасадные и цокольные панели Döcke – стеновой наружный отделочный материал, предназначенный для защиты фасада здания (фасадные панели Döcke) или только цоколя (фасадные или цокольные панели Döcke) от воздействия климатических и экологических факторов, придания ему аккуратного и законченного вида. Фасадные и цокольные панели Döcke изготавливаются из полимеров методом литья под давлением.

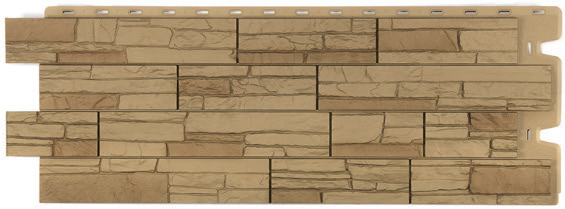

BERG

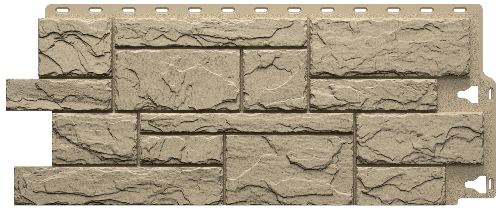

STEIN

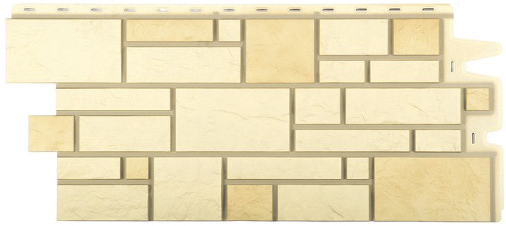

BURG

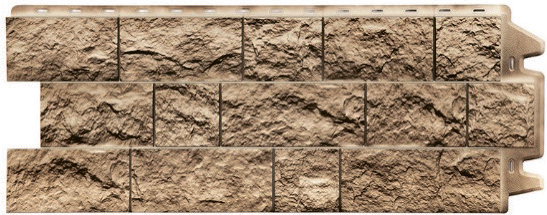

FELS

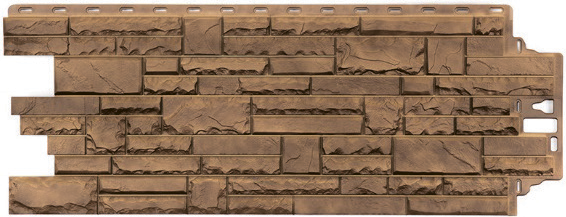

STERN

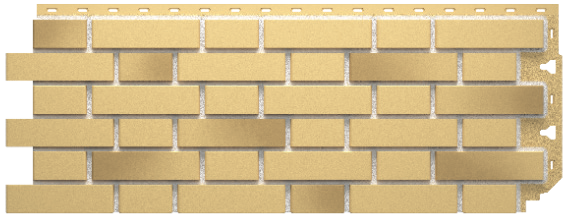

FLEMISH

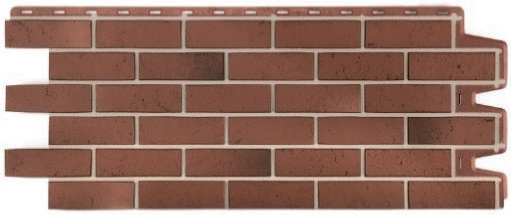

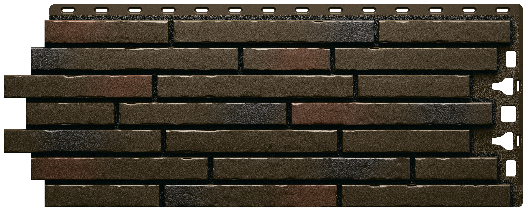

KLINKER

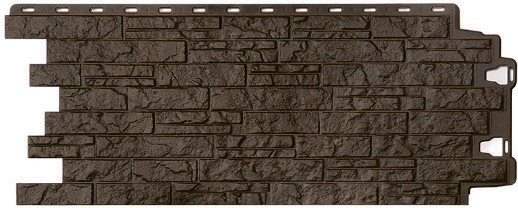

SLATE

EDEL

2. Геометрические и логистические характеристики фасадных и цокольных панелей Döcke.

№ п/п Наименование Рабочая длина, мм Рабочая ширина, мм Рабочая площадь, м² Высота профиля, мм Вес упаковки брутто, кг Кол-во в упаковке, шт Внешние размеры упаковки (ДхШхВ), мм Тип упаковки
1 Фасадная панель BERG 1015 434 0,44 17 17,9 10 1156x490x196 Гофрокартон
2 Фасадная панель STEIN 1098 400 0,44 25 21,3 10 1226х470х266 Гофрокартон
3 Фасадная панель BURG 946 445 0,42 22 18,3 10 1116х510х251 Гофрокартон
4 Фасадная панель FELS 1052 425 0,45 30 21,2 10 1186х480х321 Гофрокартон
5 Фасадная панель STERN 1073 427 0,46 25 21,2 10 1235x500x260 Гофрокартон
6 Фасадная панель FLEMISH 1095 420 0,46 17,4 20 10 1225х495х190 Гофрокартон
7 Фасадная панель KLINKER 998 406 0,41 21 18,4 10 1143х480х217 Гофрокартон
8 Фасадная панель SLATE 930 406 0,38 26 18,5 10 1090х480х300 Гофрокартон
9 Фасадная панель EDEL 945 400 0,38 15 15,3 10 1115х460х160 Гофрокартон

3. Геометрические и логистические характеристики аксессуаров к фасадным и цокольным панелям Döcke

№ п/п Наименование элемента Внешний вид Назначение и геометрические параметры Кол-во в упаковке, шт Вес упаковки брутто, кг Внешние размеры упаковки (ДхШхВ), мм Тип упаковки Объём упаковки, м³
1 Угол BERG Отделка фасадных панелей BERG на внешних углах здания.

Рабочая длина – 434 мм.
12 5,3 480x180x480 Гофрокартон 0,041
2 Угол STEIN Отделка фасадных панелей STEIN на внешних углах здания.

Рабочая длина – 400 мм.
9 5,2 530x215x435 Гофрокартон 0,05
3 Угол BURG Отделка фасадных панелей BURG на внешних углах здания.

Рабочая длина – 445 мм.
10 5,8 520x220x490 Гофрокартон 0,056
4 Угол FELS Отделка фасадных панелей FELS на внешних углах здания.

Рабочая длина – 425 мм.
8 4,5 525х215х460 Гофрокартон 0,052
5 Угол STERN Отделка фасадных панелей STERN на внешних углах здания.

Рабочая длина – 427 мм.
7 4,9 475х240х470 Гофрокартон 0,054
6 Угол FLEMISH Отделка фасадных панелей FLEMISH на внешних углах здания.

Рабочая длина – 420 мм.
12 5,7 500х255х455 Гофрокартон 0,058
7 Угол KLINKER Отделка фасадных панелей KLINKER на внешних углах здания.

Рабочая длина – 406 мм.
10 6,7 525х240х445 Гофрокартон 0,056
8 Угол SLATE Отделка фасадных панелей SLATE на внешних углах здания.

Рабочая длина – 406 мм.
9 5,3 535х200х435 Гофрокартон 0,05
9 Угол EDEL Отделка фасадных панелей EDEL на внешних углах здания.

Рабочая длина – 400 мм.
10 3,9 460x200x380 Гофрокартон 0,035
10 Стартовый угол BERG, EDEL, FLEMISH Начальный элемент для фиксации углов BERG, EDEL, FLEMISH на внешних углах здания. 80 2,3 220х220х200 Гофрокартон 0,01
11 Стартовый угол STEIN, STERN, SLATE Начальный элемент для фиксации углов STEIN, STERN, SLATE на внешних углах здания. 50 1,9 220х220х200 Гофрокартон 0,01
12 Стартовый угол BURG, KLINKER Начальный элемент для фиксации угла BURG и KLINKER на внешних углах здания. 50 1,9 220х220х200 Гофрокартон 0,01
13 Стартовый угол FELS Начальный элемент для фиксации углов FELS на внешних углах здания. 50 1,9 220х220х200 Гофрокартон 0,01
14 Стартовый металлический профиль Начальный элемент для фиксации фасадных панелей.

Длина – 2000 мм.
20 9,1 2000х140х30 Стрейчплёнка 0,008

4. Правила хранения.

  • Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами, длиной не менее длины перевозимого материала.
  • Хранение осуществляется только в фирменной упаковке производителя.
  • Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
  • Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35°С до +50°С и относительной влажности воздуха 50-60%.
  • При длительном хранении (свыше 10 дней) необходимо использовать паллеты или стеллажи, при этом высота складирования коробок не должна превышать 1,5 м
  • Категорически запрещается хранить изделия:
    • без упаковки производителя;
    • под прямыми солнечными лучами;
    • вблизи отопительных приборов (на расстоянии менее 1,5 м).

Служба технической поддержки: 8 800 100 71 45, www.docke.ru.
