Технический лист № 5.2
Редакция 10.2022 г.
Сайдинг Döcke LUX
1. Назначение и общая информация об изделии.
Cайдинг Döcke LUX – стеновой наружный отделочный материал из поливинилхлорида, предназначенный для защиты фасада здания от воздействия климатических и экологических факторов, придания ему аккуратного и законченного вида.
Блок Хаус (Бревно D4,7T)

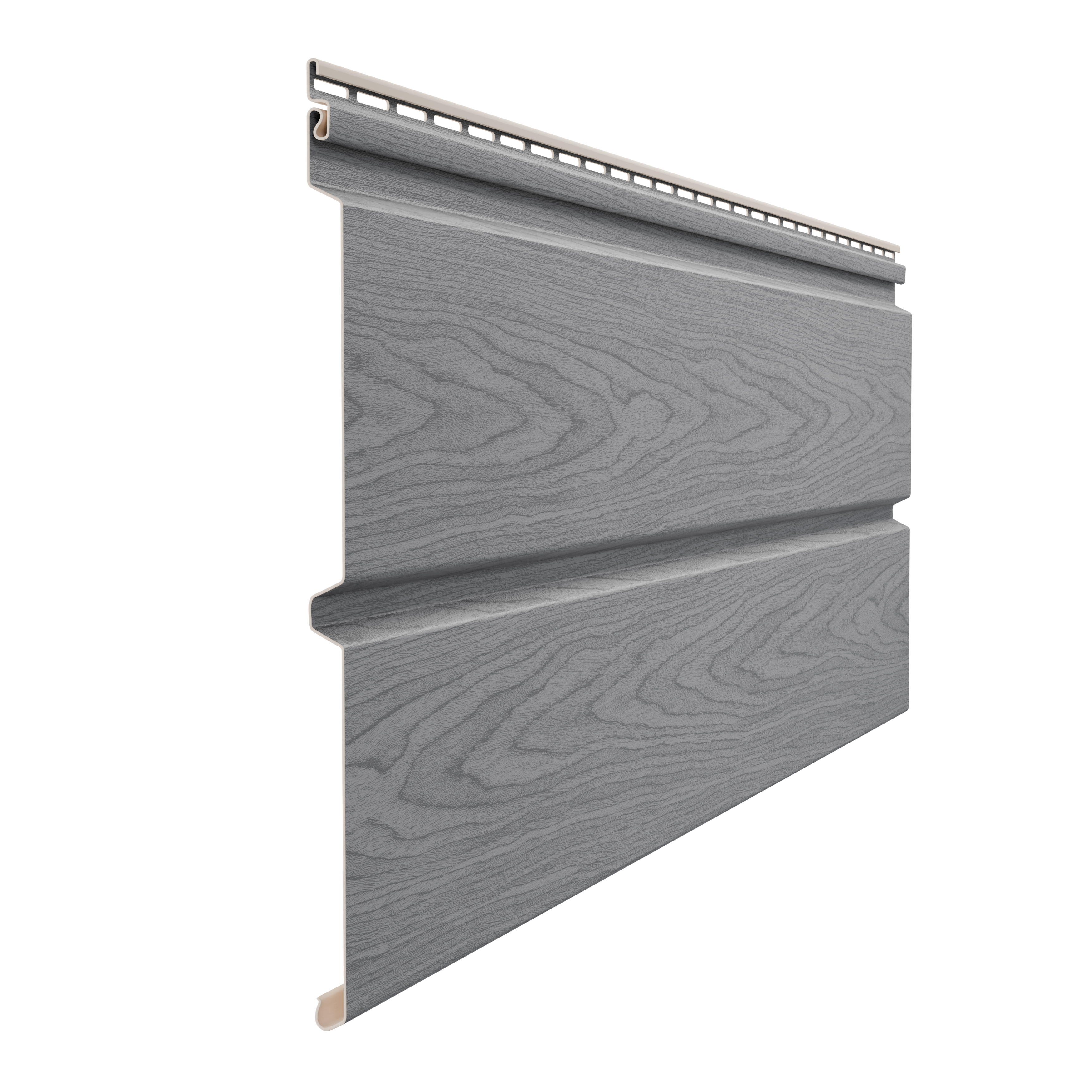

Брус D6S
Сайдинг D5C (ёлочка, 5")
Сайдинг D5D (корабельный брус, 5")
2. Геометрические и логистические характеристики панелей сайдинга Döcke LUX под дерево.
| № п/п | Наименование | Длина, м | Рабочая ширина, мм | Толщина профиля, мм | Рабочая площадь, м² | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|---|---|
| Дизайн Монреаль | |||||||||
| 1 |
Блок-Хаус (Бревно D4,7T) |
3,6 | 243 | 1,2 | 0,87 | 37,6 | 20 | 3626x296x126 | Гофрокартон |
| 2 | Брус D6S | 3,6 | 300 | 1,2 | 1,08 | 38,7 | 16 | 3626x353x136 | Гофрокартон |
| Дизайн Ванкувер | |||||||||
| 3 | Сайдинг D5C (ёлочка, 5") | 3,6 | 254 | 1,2 | 0,91 | 39,8 | 20 | 3626x306x151 | Гофрокартон |
| 4 | Сайдинг D5D (корабельный брус, 5") | 3,0 | 253 | 1,2 | 0,76 | 32,1 | 20 | 3020х300х145 | Гофрокартон |
BERGART
ROCKY
3. Геометрические и логистические характеристики панелей сайдинга Döcke LUX под камень.
| № п/п | Наименование | Рабочая длина, м | Рабочая ширина, мм | Высота профиля, мм | Рабочая площадь, м² | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|---|---|
| 1 | BERGART | 1,809 | 285 | 28 | 0,52 | 18,9 | 14 | 1926х318х358 | Гофрокартон |
| 2 | ROCKY | 1,787 | 285 | 41 | 0,51 | 17 | 12 | 1926х318х358 | Гофрокартон |
4. Геометрические и логистические характеристики софитов Döcke LUX.
| № п/п | Наименование элемента | Внешний вид | Назначение и геометрические параметры | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|
| 1 | Софит с центральной перфорацией |
|
Оформление свесов крыши строения. Оснащён антиураганным замком. Длина профиля – 3,0 м; Рабочая ширина – 305 мм; Рабочая площадь – 0,92 м². |
31,2 | 16 | 3026х353х136 | Гофрокартон |
5. Геометрические и логистические характеристики оригинальных аксессуаров под дерево.
| № п/п | Наименование элемента | Внешний вид | Назначение и геометрические параметры | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|
| 1 | Внешний угол 75 мм |
|
Отделка внешних углов здания. Длина профиля – 3,0 м. |
18,1 | 12 | 3026х306х146 | Гофрокартон |
| 2 | Внутренний угол |
|
Отделка внутренних углов здания. Декоративное оформление. Длина профиля – 3,0 м. |
19,4 | 22 | 3026х306х146 | Гофрокартон |
| 3 | J-профиль |
|
Вспомогательный элемент для использования в нестандартных случаях при монтаже панелей сайдинга. Длина профиля – 3,0 м; |
29,6 | 66 | 3026х306х146 | Гофрокартон |
| 4 | H-профиль |
|
Соединение рядовых панелей сайдинга в поперечном направлении. Декоративное оформление. Длина профиля – 3,0 м. |
42,6 | 45 | 3026х306х146 | Гофрокартон |
| 5 | Финишный профиль |
|
Фиксация околооконного профиля, откоса 254 мм, J-фаски и окончание монтажа рядовых панелей сайдинга. Длина профиля – 3,0 м. |
22,9 | 60 | 3026х156х146 | Гофрокартон |
| 6 | Универсальный околооконный профиль 89/254 мм |
|
Отделка оконных и дверных проёмов. Используется совместно с J-профилем и финишным профилем. Длина профиля – 3,6 м. |
27,8 | 12 | 3626х296х126 | Гофрокартон |
6. Геометрические и логистические характеристики аксессуаров для сайдинга Döcke LUX под камень.
| № п/п | Наименование элемента | Внешний вид | Назначение и геометрические параметры | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|
| 1 | Угол BERGART |
|
Отделка внешних углов здания, облицованного сайдингом Döcke LUX под камень. Рабочая длина – 424 мм. |
5,2 |
8 | 480x180x480 | Гофрокартон |
| 2 | Угол ROCKY |
|
Отделка внешних углов здания, облицованного сайдингом Döcke LUX под камень. Рабочая длина – 400 мм. |
5,2 |
9 | 530x215x435 | Гофрокартон |
| 3 | Стартовый профиль |
|
Начальный элемент для фиксации сайдинга Döcke LUX под камень. Длина – 3000 мм. |
24 |
66 | 3026х156х146 | Гофрокартон |
| 4 | Стартовый угол BERG, EDEL, FLEMISH |
|
Начальный элемент для фиксации углов BERGART на внешних углах здания. | 1,9 | 50 | 220х220х200 | Гофрокартон |
| 5 | Стартовый угол STEIN, STERN, SLATE |
|
Начальный элемент для фиксации углов ROCKY на внешних углах здания. | 1,9 | 50 | 220х220х200 | Гофрокартон |
7. Правила хранения.
- Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами, длиной не менее длины перевозимого материала.
- Хранение осуществляется только в фирменной упаковке производителя.
- Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
- Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35°С до +50°С и относительной влажности воздуха 50-60%.
- При длительном хранении (свыше 10 дней) необходимо использовать паллеты или стеллажи, при этом высота складирования коробок не должна превышать 1,5 м.
-
Категорически запрещается хранить изделия:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1,5 м).
Служба технической поддержки: 8 800 100 71 45, www.docke.ru.
